VS12-M30SF-B20LA

製品概要

■市販品世界初*の日本製フレキシブル型球形シリコン太陽電池パネルを採用した、防水・防塵仕様の汎用携帯型太陽光発電システムです。薄型軽量でしなやかな太陽電池パネルと、小型軽量で頑強な電池格納部の組み合わせにより、高度な携帯性、信頼性、安全性、堅牢性、耐候性、耐久性を低価格で実現した本機は、家庭のベランダから極地に至る、世界中のあらゆる場所で、業務用、防災対策用、レジャー用、日常用など、様々な用途に活用されている、メンテナンスフリーの屋外電源です。

*2009年10月1日現在、当社調べ

主な機能

■太陽光で内蔵のAGMディープサイクルバッテリーを充電し、AC100V、DC12V、DC5Vの各端子から出力することにより、各種モバイル機器をはじめとする、幅広い電気機器に給電できます。LED照明などのDC12V入力機器に給電するときは、日没とともに運転を開始し、日の出または設定時間後に停止する、夜間自動運転を設定することもできます。

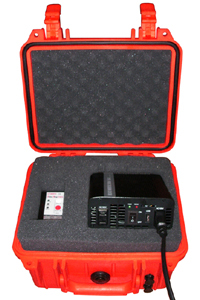

AC100V & DC5V（USB）	DC12V

主な特長

■市販品世界初*、最薄部わずか1.6mmの、薄型軽量で割れない、日本製フレキシブル型球形シリコン太陽電池パネルを採用しています。

VS12-M30SF

■太陽電池パネルは、着脱式のショルダー・ストラップとハトメ付き取付穴を備えていますので、気軽に携帯できるうえ、様々な方法で設置ができます。また、ソフトな素材のため、集合住宅のベランダなど高所からの万が一の落下時にも比較的安全です。

VS12-M30SF

*写真左上のジュラルミン・ペグおよび右上のSカンは、別売りです。

■電池格納部は、内圧調整機能付きで安全な、保護等級IP67防水・防塵仕様の米国ペリカンケースを採用しています。

VS12-B20LA

■電解液吸収型シールド構造方式（AGM）および内圧調整安全バルブを採用した、12V、20Ah完全密閉メンテナンスフリーバッテリーを内蔵しています。放電深度50%で、繰り返し充放電650回という群を抜くサイクル寿命を実現し、非危険物として航空機搭載も可能な安全な電池です。航空輸送の際は、蓄電池MSDS=製品安全データシート（PDF）をご提示ください。

VS12-B20LA

■充電不足による蓄電池の過放電を防ぐ、自己消費電流世界最小クラス 1mAの電菱製充放電コントローラーを内蔵しています。負荷の夜間自動運転機能を備えていますので、LEDなどDC12V入力の照明を本機に接続するだけで、夜間自動点灯式照明装置が完成します。

■太陽電池パネルと電池格納部は、保護等級IP67防水・防塵仕様のコネクタで接続されますので、天候にかかわらず屋外設置ができます。

VS12-B20LA

■太陽電池パネル2枚を電池格納部に接続して、蓄電池を急速充電することができます。

VS12-B20LA

■AC100V（コンセント）、DC12V（シガーライターソケット）、DC5V（USB）の3種類の出力端子を備えた、200W擬似正弦波（矩形波）インバーターを付属しています。

VS12-B20LA

■給電容量（240Wh）は、ノートパソコン（20W）最長12時間駆動、32型液晶テレビ（80W）最長3時間駆動相当分相当分です。

VS12-B20LA

*2009年10月1日現在、当社調べ

ご注意

■VS12-M30SF 太陽電池パネルはフレキシブル型ですが、フィルム型太陽電池パネルのように丸めることはできません。

主な仕様

太陽電池パネル	型式： VS12-M30SF
太陽電池セル：	球形シリコン太陽電池セル
最大出力*：	31.3W（17.6V 1.78A）
開放電圧*：	20.9V
短絡電流*：	1.95A
使用周囲温度：	-30～80℃
外形寸法（幅Ｘ奥行きＸ高さ）：	515X728X最薄部約1.6mm （最厚部約14.1mm）
重量：	約1.4kg（付属品を除く）
取付穴：	Φ7ステンレス製ハトメX4
出力ケーブル：	IP67防水・防塵コネクタ付き3m耐候キャブタイヤケーブル
保護回路：	逆流防止用ショットキー・ダイオード
付属品：	着脱式ショルダー・ストラップ

電池格納部	型式： VS12-B20LA
内蔵蓄電池：	AGMディープサイクルバッテリー
公称容量**：	240Wh（12V 20Ah）
充電時間*：	パネル1枚：　約12時間パネル2枚：　約6時間
最大出力：	200W（付属インバーターAC100V出力時） 2.1A（付属インバーターDC5V USB出力時） 10A（付属インバーターDC12V出力時） 8.5A（充放電コントローラーDC12V出力時）
使用周囲温度（充電）***：	-10～50℃
使用周囲温度（給電）***：	0～40℃（付属インバーターAC100V出力時） 0～40℃（付属インバーターDC12V出力時） -20～50℃（充放電コントローラーDC12V出力時）
外形寸法（幅Ｘ奥行きＸ高さ）：	270X175X246mm
重量：	約7.8kg（付属品を含む）
入力端子：	IP67防水・防塵キャップ付コネクタX2
出力端子：	AC100VコンセントX2（付属インバーター） DC12VシガーライターソケットX1（付属インバーター） DC12V負荷端子X1（夜間自動運転機能付き） DC5V USBX1（付属インバーター）
保護回路：	電菱　SA-MN05-8　充放電コントローラー
寿命：	充放電1500サイクル/放電深度30% 充放電650サイクル/放電深度50% 充放電500サイクル/放電深度75%
付属品：	大橋産業　1757　200W　3WAYインバーター

*パネル温度 25℃ AM1.5 放射照度1kW/㎡
**周囲温度 25℃ 放電レート 20時間
***ただし、氷結しないこと

保証期間　太陽電池パネル：　2年　電池格納部：　1年

製品の仕様および外観は、改良のため予告なしに変更することがあります。

VS12-M30SF 太陽電池パネル取扱説明書（PDF、7MB）

VS12-B20LA 電池格納部取扱説明書（PDF、6MB）

蓄電池MSDS=製品安全データシート（PDF）
