VS12-M100SPV-B115LAV

製品概要

■工具不要で着脱可能なフレキシブル型単結晶シリコン太陽電池パネル、メンテナンスフリーのディープサイクルバッテリー、正弦波インバーターを組み合わせた、普及価格の車載用独立型太陽光発電システムです。AC100V正弦波、DC12V、DC5Vなどの端子から出力することにより、各種モバイル機器、家庭用電化製品、電動工具、照明器具など、幅広い電気機器に給電できます。

主な機能

■ルーフ装着の太陽電池パネルで車内の12Vディープサイクルバッテリーを充電し、AC100V正弦波、DC12V、DC5Vなどの端子から出力することにより、各種モバイル機器、家庭用電化製品、電動工具、照明器具など、幅広い電気機器に給電できます。


AC100V & DC5V（USB）	DC12V

主な特長

■車両への密着度を高め、ルーフを保護するプロテクター・フォーム付きの、薄型軽量で割れにくい、最大出力50Wおよび100Wのフレキシブル型太陽電池パネルを採用しています。

■エネルギー変換効率の高い単結晶シリコン太陽電池セルを搭載しています。

■付属のネオジム磁石・シリコンラベル付き固定ベルトを利用して、工具を使用せず、自動車のルーフに簡単に着脱することができます。

■固定ベルトには、堅牢性、耐久性、耐水性、紫外線耐性、赤外線遮蔽性に優れた、原糸染色コヨーテカラーのミルスペック・コーデュラナイロン・ウェビングを使用しています。

■厚さ3.2mmの耐熱出力ケーブルは、ドアやハッチなどと車体の隙間を利用して、室内へ簡単に引き込むことができます。

■12V、115Ahメンテナンスフリーのディープサイクルバッテリーを内蔵しています。年間消費電力300kWh程度の一般的な冷蔵庫を1日以上、32型液晶テレビ（80W）最長17時間、ノートパソコン（20W）最長69時間動作させることができる、1.38kWhの高容量です。

■充電不足による蓄電池の過放電を防ぐ、自己消費電流わずか2mAの電菱製超小型充放電コントローラーを内蔵しています。5つのLEDで充電状態やバッテリー状態、エラー内容を表示します。

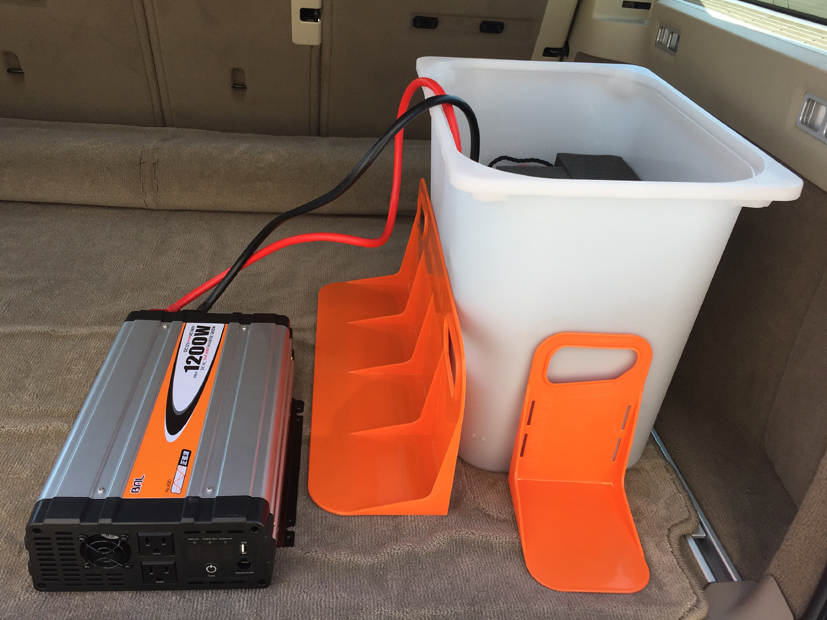

■幅広い電気機器に給電できる、2つのAC100VコンセントとDC5V（USB）端子を備えた、1200W正弦波インバーターを付属しています。蓄電池の電圧と給電機器の消費電力も表示します。

VS12-B115LAV

■転倒防止用の面ファスナー付きカーゴ・オーガナイザーを2個付属しています。

■太陽電池パネルを2枚接続して、蓄電池を急速充電することができます。

■別売りのVS12-B115LAV 補助電池格納部を本製品に接続して、給電容量を倍増することができます。

主な仕様

太陽電池パネル	型式： VS12-M100SPV
太陽電池セル：	単結晶シリコン太陽電池セル
最大出力*：	100.0W（18.0V 5.56A）
開放電圧*：	20.0V
短絡電流*：	5.8A
使用周囲温度：	-40～85℃
外形寸法（幅Ｘ奥行きＸ高さ）：	1020X540X約12.5mm（突起部を含まず）
重量：	約2.8kg（付属品を含まず）
出力ケーブル：	防水中継・出力コネクタ付きHHFFコードX5m
保護回路：	バイパスダイオード
付属品：	ネオジム磁石付き固定ベルトX2.8m（うち固定側1.0m）X3本車体保護用シリコンラベルX8枚配線止めテープX5枚

電池格納部	型式： VS12-B115LAV
内蔵蓄電池：	ACデルコ　M31MF　ディープサイクルバッテリー
公称容量**：	1380Wh（12V 115Ah）
最大出力：	1200W（VS12-B115LAV付属インバーターAC100V出力時） 2.1A（DC5V USB出力時） 20A（充放電コントローラーDC12V出力時）
使用周囲温度（充電）***：	-15～60℃
使用周囲温度（給電）***：	0～40℃（付属インバーターAC100V、DC5V出力時） -15～60℃（充放電コントローラーDC12V出力時）
外形寸法（幅Ｘ奥行きＸ高さ）：	420X300X360mm（カーゴ・オーガナイザーを含まず）
重量：	約31.0kg（カーゴ・オーガナイザーを含まず）
入力端子：	ナイロンコネクタX2
出力端子：	AC100VコンセントX2（付属インバーター） DC5V USBX1（付属インバーター） DC12V負荷端子X1（充放電コントローラー）
保護回路：	電菱　SA-BA20　充放電コントローラー短絡防止用20Aヒューズ逆流防止用ショットキー・ダイオードX2
付属品：	大橋産業　490　1200W正弦波インバーター STAYHOLD Classic　カーゴ・オーガナイザーX1 STAYHOLD Mini　カーゴ・オーガナイザーX1

補助電池格納部	型式： VS12-B115LAVA
内蔵蓄電池：	ACデルコ　M31MF　ディープサイクルバッテリー
公称容量**：	1380Wh（12V 115Ah）
外形寸法（幅Ｘ奥行きＸ高さ）：	420X300X360mm（カーゴ・オーガナイザーを含まず）
重量：	約27.0kg（カーゴ・オーガナイザーを含まず）
入出力端子：	ツイン（蝶ナット&ポール）
付属品：	端子カバー付き25SQ入出力ケーブルX850mm STAYHOLD Classic　カーゴ・オーガナイザーX1 STAYHOLD Mini　カーゴ・オーガナイザーX1

*パネル温度 25℃ AM1.5 放射照度1kW/㎡
**放電レート 20時間
***ただし、氷結しないこと

保証期間　お買い上げ日より1年

製品の仕様および外観は、改良のため予告なしに変更することがあります。

VS12-M100SPV 太陽電池パネル取扱説明書（PDF、9MB）

VS12-B115LAV 電池格納部取扱説明書（PDF、9MB）

VS12-B115LAVA 補助電池格納部取扱説明書（PDF、7MB）
